Porte ATMC

CARACTERISTIQUES PRODUIT

Porte coulissante pour chambres froides température positive (-5°C minimum), avec système de coulissement modèle "Mirror", breveté.

  • Pour température positive
  • Epaisseur vanatil 92mm
  • Densité polyuréthane: 40 kg/m³

UTILISATION

Porte coulissante, conçue et projétée pour l'installation sur chambres à atmosphère contrôlée; avec système de coulissement breveté, avec nombreux composant en INOX, pour garantir une parfaite etanchéité jusqu'à -5°C.
Le système de doubles joints permet de la utiliser pour des chambres froides qui sont occasionnellement en atmosphère contrôlée.

Nouvelles

Vantail

  • Bord du vantail en alluminium anodisé (épaisseur 92mm);
  • Vantail revêtu en tôle zinco-plastifiée pour aliments, couleur RAL 9010, épaisseur 5/10mm;
  • Poignée extérieure à levier;
  • Poignée intérieure à levier;
  • Joint en EPDM double densité sur trois côtés;
  • Joint inférieure en PVC;
  • Joint gonflable à utiliser pendant la période de conservation;
  • Manomètre et vanne de gonflage;
  • Fenêtre pour inspection (passage net 600x800mm) complète de serrure à clée et ouverture de sécurité, avec joint magnétique.

Huisserie

  • Bati à "L" 110/60 en PVC plus calles , couleur RAL 9010;La huisserie est thermosaudée (angle de saudure 45°) pour panneau jusqu'à 160mm d'épaisseur. Si le panneau est plus épais la huisserie est assemblée avec équerres (angle 90°);
  • Contre cadre en PVC, RAL 9010, thermosaudé (angle 45°)
  • Seuil modèle S/2: la huisserie est colée dans le carrelage pour 60mm. Sur la base de la huisserie on fixe un "L" en acier qui est colée dans le carrelage.

Système de coulissement

  • Le système de coulissement modèle "Mirror"", breveté, est symétrique: il ne faut pas le modifiér pour changer le sens d'ouverture. Il est constitué par:
    1. Profil de coulissement en alluminium anodisé extrudé, avec section contre les chutes;
    2. Rampes de chute pour assure l'etanchéité entre vantail et cadre et l'isolation de la chambre froide; elles sont installées côté fermeture;
    3. Cacherail (option), en alluminium anodisé extrudé. Elle peut s'ouvrir facilement pour effectuer l'entretien ou le nottoyage.



  • Guide arrière constituée par:
    1. Profil en inox 304 épaisseur 15/10mm, plié et saudé, qui permet à la porte de coulisser correctement;
    2. Bride qui permet una parfaite etancheité de la porte;
    3. Bouchon en inox 304 épaisseur 15/10mm, saudé sur le guide.



Vantail / huisserie

  • Poulies en plastique (règlables en hauteur et en profondeur) pour garantir le coulissement sur le système "Mirror",
  • Crochet inférieure en plastique, monté sur le cadre, côté fermeture, pour garantir l'étancheité hérmetique entre le vantail et le cadre;
  • Crochet inférieure en plastique, monté sur le vantail, côté poignée, pour garantir l'étancheité hérmetique entre le vantail et le cadre.

OPZIONI:

PLCE

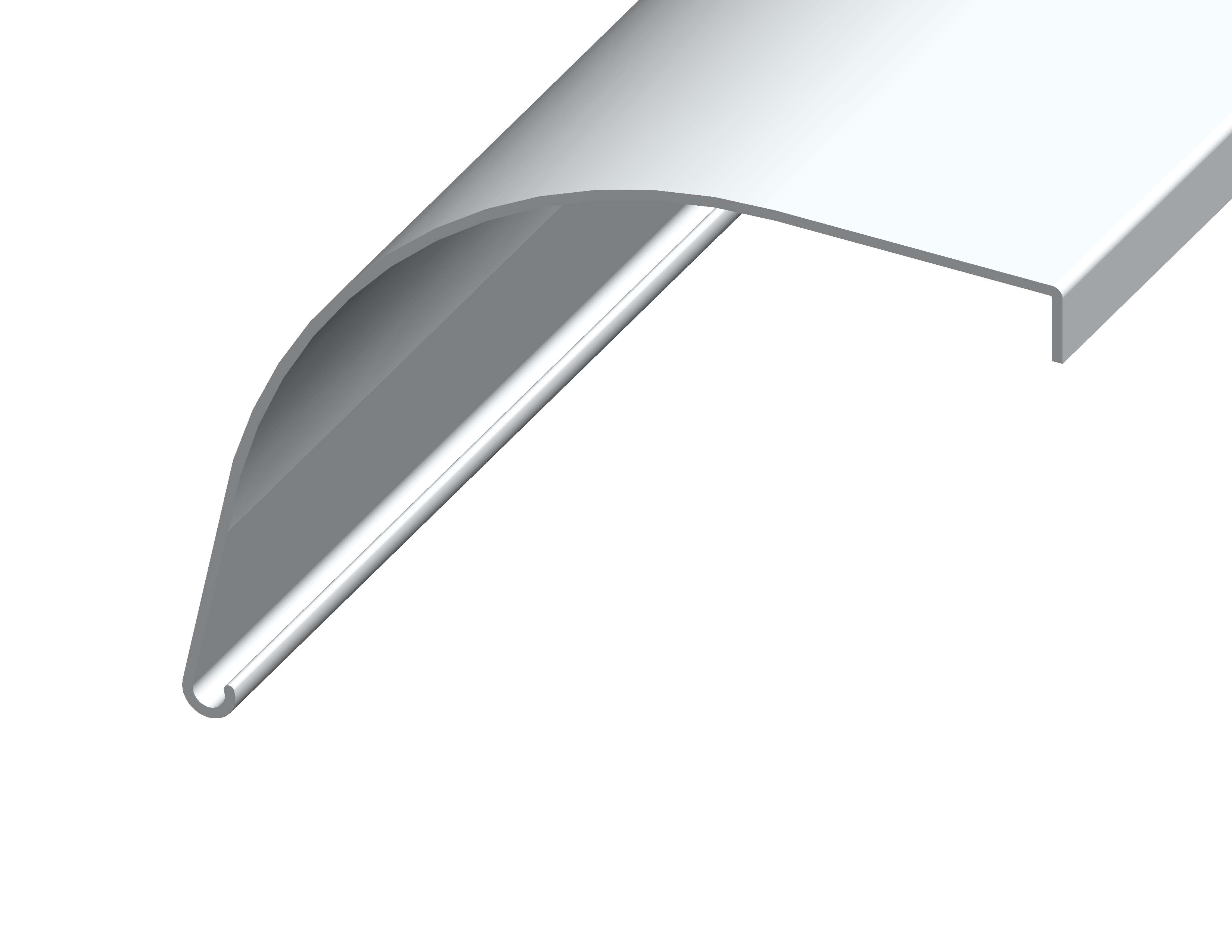

10PCA005



Download

Coulissante - Caractéristiques
  • Température de fonctionnement
  • Épaisseur des feuilles
  • Densité polyuréthane
  • Version 2 portes
  • Résistance
  • Normes de seuil
  • Les dimensions standard
  • Huisserie
  • Type d'emploi
  • Système coulissant
  • Automatisation Option

480ST

+0JUSQU'À 0°C

  • Positive
  • 68mm
  • 40Kg/m³
  • Oui
  • -
  • Un plancher-S3
  • 1500x2500mm
  • Sans cadre
  • Sol
  • Mirror
  • -

480PT

+0JUSQU'À 0°C

  • Positive
  • 68mm
  • 40Kg/m³
  • Oui
  • -
  • Un plancher-S3
  • 1500x3000mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL

480TN

-5JUSQU'À -5°C

  • Positive
  • 92mm
  • 40Kg/m³
  • Oui
  • -
  • Un plancher-S3
  • 3000x3500mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL

480LT

-20JUSQU'À -20°C

  • Négatif
  • 92mm
  • 40Kg/m³
  • Oui
  • Vantail
  • Un plancher-S3
  • 3000x3500mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL

480LTB

-25JUSQU'À -25°C

  • Négatif
  • 121mm
  • 40Kg/m³
  • Oui
  • Vantail
  • Un plancher-S3
  • 3000x3500mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL

480LWT

-30JUSQU'À -30°C

  • Négatif
  • 121mm
  • 40Kg/m³
  • Oui
  • Cadre
  • Encastré S4
  • 3000x3500mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL

485LWT

-40JUSQU'À -40°C

  • Négatif
  • 121mm
  • 40Kg/m³
  • Oui
  • Cadre & Vantail
  • Encastré S4
  • 3000x3500mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL

490LWT

-45JUSQU'À -45°C

  • Négatif
  • 151mm
  • 40Kg/m³
  • Oui
  • Cadre & Vantail
  • Encastré S4
  • 3000x3500mm
  • Cadre de PVC
  • Mur
  • Mirror
  • PLCE/PLCL
Coulissante - Caractéristiques
  • Température de fonctionnement
  • Épaisseur des feuilles
  • Densité polyuréthane
  • Version 2 portes
  • Résistance
  • Normes de seuil
  • Les dimensions standard
  • Huisserie
  • Caratteristica speciale
  • Système coulissant
  • Automatisation Option

ATMC

+0ATM CONTR.

  • Moyenne
  • 92mm
  • 40Kg/m³
  • -
  • -
  • S2 spécial
  • 2000x2500mm
  • Cadre de PVC
  • Atm contrôlée
  • Mirror
  • PLCE/PLCL

480PGV

+0x MONORAIL

  • Positive
  • 68mm
  • 40Kg/m³
  • Oui
  • -
  • Un plancher-S3
  • 2500x3000mm
  • Cadre de PVC
  • Passage du rail
  • Mirror
  • PLCE/PLCL

450GV

+0x MONORAIL

  • Positive
  • 92mm
  • 40Kg/m³
  • Oui
  • -
  • -
  • 2500x3000mm
  • Cadre de PVC
  • Passage du rail
  • Mirror
  • PLCE/PLCL

240AM

+0JUSQU'À 0°C

  • Positive
  • 68mm
  • 40Kg/m³
  • -
  • -
  • Un plancher-S3
  • 1500x2500mm
  • Sans cadre
  • -
  • Standard
  • -

240S

+0JUSQU'À 0°C

  • Positive
  • 68mm
  • 40Kg/m³
  • -
  • -
  • Un plancher-S3
  • 1500x2500mm
  • Sans cadre
  • -
  • Standard
  • -

VERT TN

-5GUILLOTINE

  • Moyenne
  • 92mm
  • 40Kg/m³
  • -
  • -
  • Un plancher-S3
  • 1500x2500mm
  • Cadre de PVC
  • Vertical
  • -
  • PLCE

VERT LWT

-40GUILLOTINE

  • Négatif
  • 121mm
  • 40Kg/m³
  • -
  • Oui
  • Un plancher-S3
  • 1500x3000mm
  • Cadre de PVC
  • Vertical
  • -
  • PLCE

WALLET

-5JUSQU'À -5°C

  • Moyenne
  • 92mm
  • 40Kg/m³
  • -
  • -
  • Un plancher-S3
  • 1500x2500mm
  • Cadre de PVC
  • Portefeuille
  • -
  • -
